パイクを作る その19

c0222964_843714.jpgパワーパックを作る

その前に、「その18」 の記事を投稿した後、公園とお祭り広場に 「柵」 を立ててみました。ついでなので、電柱と架線柱も仮設置してみたのですが・・・

架線柱、ウザくないですか?(笑)

架線のことを考えると、レールが円形なのに対して、架線はいくつかのポイント(架線柱)を直線で結んだ形になるかと思いますので、狙いを定めて架線柱の設置場所を決定。全部で11本になりました。(^^;

が、柱だらけでウザすぎたので、ギリギリまで減らして8本になりました。

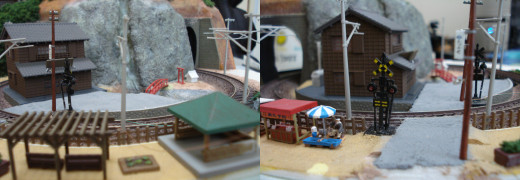

公園から見たところ(左) と、踏み切りから見たところ(右) です。
こうして人形の目線に近い角度から見ると、こんなもんかなって感じもしますが、(リアルな)人の目線で全体を見渡すとまだ少し多いような気もします。が、これでよしとする。。。多分。(^^;

ではでは、本題の 「パワーパックを作る」 です。




その8」 で社長から預かった電気部品の中の1つに、「かんたんパワーパック・組立キット(もけいや松原)」 がありました。このキットを使ってパワーパックを作ります。

と言うのも、まだ紹介していませんが、コントローラー用の筐体が既に用意されていまして、パワーパックと一部の電源はこのコントローラーで操作することになります。「一部」 は、まだ決まっていませが、用途に応じて、パイクが納まるケースと、コントローラーに分けようと思います。例えば、常時点灯、または常時消灯するようなものはケース側に設置し、適時消灯、点灯を選択するようなスイッチ類はコントローラーに設置すると便利かなと。

と言うわけで、一番重要になるパワーパックを製作します。

と簡単に言いましたが、実は私、電子工作初心者です。上手く出来ますかどうか。(^^;

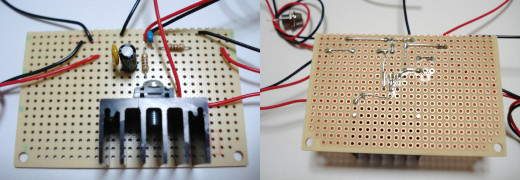

途中経過です。とりあえず電子部品が取り付きました。
部品は6つしかありません。これで動くんですね~。


必要な配線を接続しました。
キットには黒いリード線のみ付属していましたが、初心者の私では+と-を間違える恐れがありますので、+側には手持ちの赤いリード線を使うことにしました。
また、キットの説明書では、リード線は10cmに切るように指定されていますが、キット付属のケースは使いませんし、用意されているコントローラー用のケースはもう少し大きいので、全体に25cmほどの長さにしています。実際にケースに収めたとき、長すぎるようなら切れば済みますので。


スイッチ類の接続が完了しました。
一応これで工作は完了(のはず)です。


ちなみに、上の2つは接続しませんでした。
左の12V出力コネクターは、直接リード線から電源を取りますので、接続しないでおきました。また、右のレール出力端子台も別のコネクターを使用してレールに電源を供給する予定ですので、接続しませんでした。とりあえずは、動作テスト用ににDCフィーダーを直接繋いでおきます。


いよいよ、動作テストです。
DCフィーダーを手持ちのレールに接続。
12V電源をコネクターに接続。
電源スイッチをON!


無事に電源ランプが点灯しました。
すかさず、ディレクションスイッチを適当な向きにON。
そしていよいよスピードコントロールをゆっくり回します。

すると。。。


見事に電車が走り出しました。
1~2回は失敗があるかと思っていましたが、無事に完成したようです。スピードコントロールを戻して停止後、ディレクションスイッチを反対にし、発進!! 逆送もバッチリOKのようです。


c0222964_854355.jpgテストも無事終了しましたので、使わなかった部品をケースに入れてしまっておきます。「つまみ」 は最後に取り付けますので、一緒にしまっておきます。

と言うわけで、無事にパワーパックが完成しました。家庭の事情により、このタイミングでの組み立てになりましたが、とりあえずこれで一安心と言ったところです。パイク本体も後半戦に突入してい(ると思う)ますので、そろそろ開通も近いのか~。(^^;

パイクを作る その20 へ続く。。。
