ひまわり畑の整地&コントローラー ~ パイクを作る その44

c0222964_1542754.jpgひまわり畑の整地&コントローラー

左の写真は、現在の全景です。

本日も 「どこが変ったのでしょうか?」 シリーズが続きます。(笑)

本日は、パイク本体の工作は少しだけです。結構大きな変化もありますが、基本的に地味な変化です。(^^;

仮置きしていた架線柱はなくなっています。先日、ぶひくんからコメントを頂き、「全部外側だと脱線したとき面倒じゃないですか」 とご指摘いただきましたので、架線柱はレールの内側に設置することにしました。後日、改めて設置箇所を検討しなおします。

では、本日の変更箇所です。

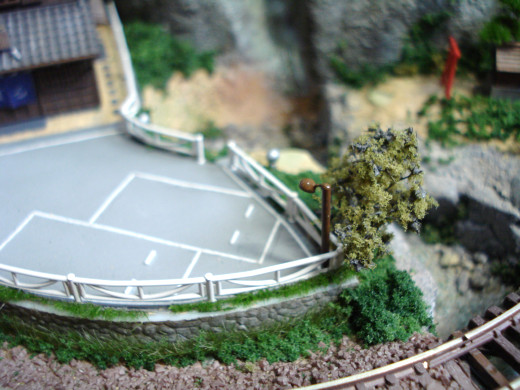

まず、駐車場の脇に街灯が付きました。
少し前になりますが、「その28」、「その29」 で街灯を作りましたが、高速道路や幹線道路に設置されているタイプの街灯(もしかすると私の印象がそうなだけかも?)でしたので、イマイチ、当パイクには似合わないような気がしますので、改めて作り直しました。

地味な街灯になりましたが、こちらの方が似合っているように思います。光源も光ファイバーからLEDに変りましたので、明るくなるはずです。。。まだ点灯させていません。ちゃんと点くんでしょうか。(^^;


続いて、ひまわり畑の整地です。

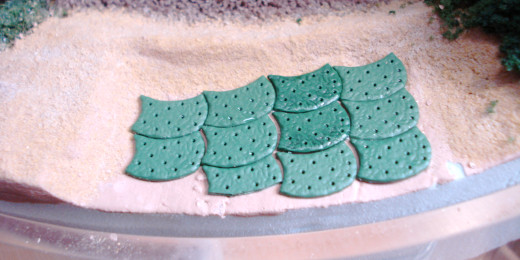

写真のパーツは、ひまわりの茎に付属していた台です。いろいろ検討してみましたが、ある程度不規則かつ規則的にひまわりを植えるのは難しそうなので、このパーツを使用してひまわりを植えることにしました。

ただ、このパーツがむき出しでは、格好がつきませんので、パテで埋めます。

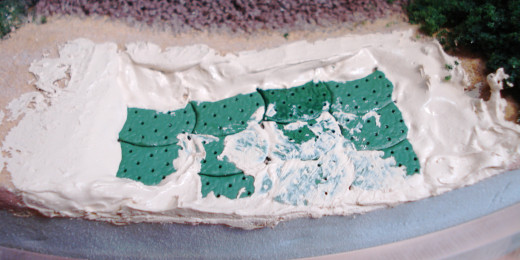

パテ埋め1回目です。ザックリとパテを塗ってみました。
後日、整形しながらさらにパテを塗っていきます。


それでは、本日のメインイベント(?)です。


ようやく、当パイク用のコントローラー(パワーパック)が完成しました。

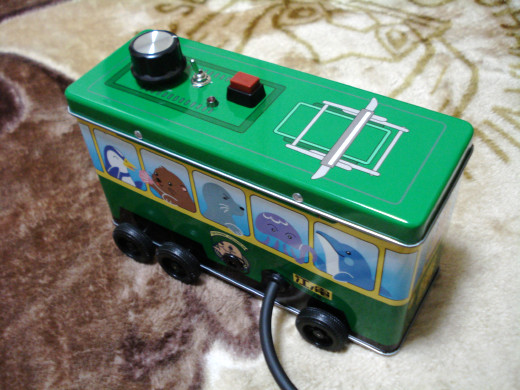

「江ノ電水族館」 のお土産のクッキーの空き缶です。タイヤがあるので バス かと思っていましたが、天井にはパンタグラフのようなイラストが・・・電車なんでしょうか?(笑) もしかするとパンタグラフから集電してモーターで走るバスでしょうか?

・・・まあ、そんなことはどうでもいいんですが。この空き缶に 「その19」 で作ったパワーパックを収納しました。

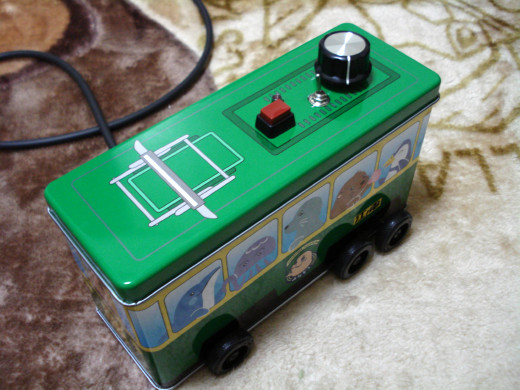

裏側は、こんな感じです。
中央下方にACアダプターが付きます。ACジャックの右側から出ているケーブルがレールとアクセサリー用の電源になります。これをパイク本体側に接続して稼動させることになります。

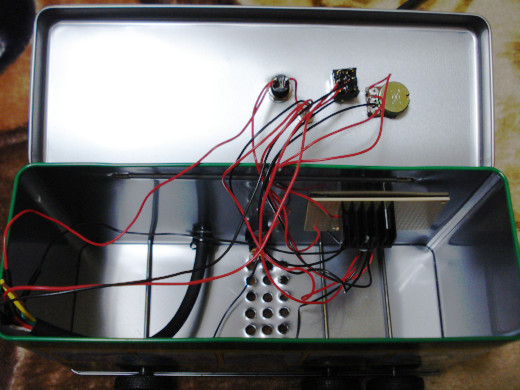

空き缶の中身は・・・ガラガラです。(笑)
底に沢山開いている穴は、排熱用の穴です。

・・・もちろん、このコントローラー自体は走りませんのであしからず。(^^;


続いて、パイク本体側の配線基盤を作ります。

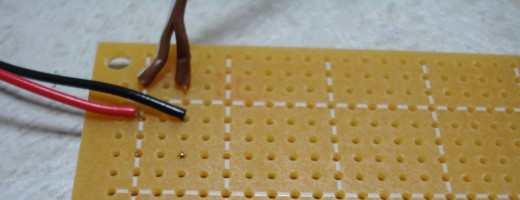

上側の茶色のケーブルはDCフィーダーです。これは直接メインケーブルに接続してもいいのですが、ケーブルがばらけて何が何だか分からなくならないように、基盤を介してメインケーブルに接続します。

現在は仮組みですので、赤と黒のリード線を繋いでいますが、最終的にはここにメインケーブルが接続されます。


その他の電源用に、ブレッドボードもどき を作っておきました。
これにLEDや、基盤などを接続して電源を供給します。
ちなみに赤いラインが+側、黒いラインが-側です。

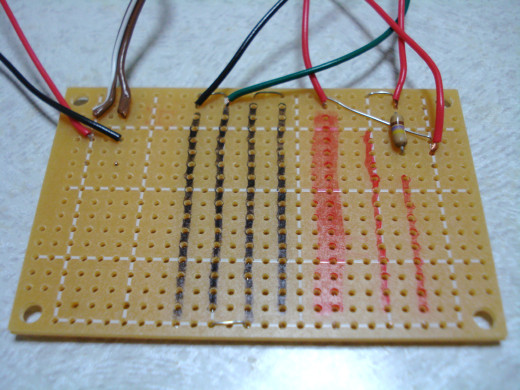

裏面は、ただ鈴メッキ線を這わせているだけです。
ブレッドボードのように差し込むだけとは行きませんが、それぞれの電気部品を単独で接続できるのでメンテナンスしやすいのではないかと思って作ってみました。

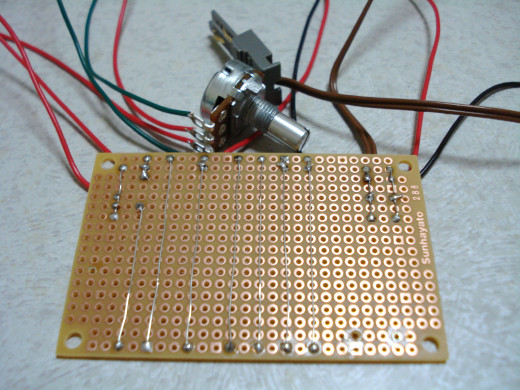

ユニバーサル基盤の上にあるボリュームは、LEDの明るさ調整用です。表面の赤いラインのうち、細いラインの+側がボリュームを介して電源が供給されるようになっています。


最後に、明るさ調整実験です。
左から、消灯、ぼんやり、MAXです。

走行テストも行いたかったのですが、明日も仕事ですので今日はここまでにします。子供の頃から思っていることですが、休みの日ってなんでこんなに時間が短いんでしょうか。(笑)

パイクを作る その45 へ続く。。。
