発煙装置の実験 ~ パイクを作る その46

c0222964_1761417.jpg発煙装置の実験

以前より、ジオラマから煙を出したそうにしていた うちの社長が、とうとう 発煙装置 を入手してしまいました。(>_<)

ラジコンの蒸気船などに取り付けるための装置だそうです。(某所で製作中の鎌倉駅も含めて) どこに付けるか決定していませんが、とりあえず実験してみます。

上の写真が、その発煙装置一式です。至ってシンプルです。

説明書は、すべて英語とドイツ語です。頼みの綱のイラストは一切ありません。(^^;
が、「6V」、「MAX0.8ml」 と書いてありますので、電源は6Vで、筒に液体を0.8ml入れれば何とかなるでしょう。。。多分。

とりあえず、6V電源を用意しなければいけませんが、さすがに会社ですので、都合のいいアダプターもブレッドボードも電子部品もありません。仕方ないので買い置きしてあった・・・




乾電池を4本、セロテープでつなげてみました。(笑)

6V電源が準備できましたので、実験開始です。


電源を入れる(と言っても、手で押さえてるだけですが)数秒後にほのかな煙が立ち上ってきます。さらに数秒後、「ポンポン」 音を立てながら、まさに 「ポンポン」 と煙が出ました。

結構な量の煙が出ます。この位出れば、ジオラマ内に設置しても目立つでしょう。


と、ここまではそれ用の装置ですので、当然の結果です。問題はここから。


実験1 : 導煙(?)が可能なのか?

・・・装置の口元にちょうど同じサイズのパイプを付けてみました。

結果 : パイプの中に煙が溜まるだけでどこからも出てきません。

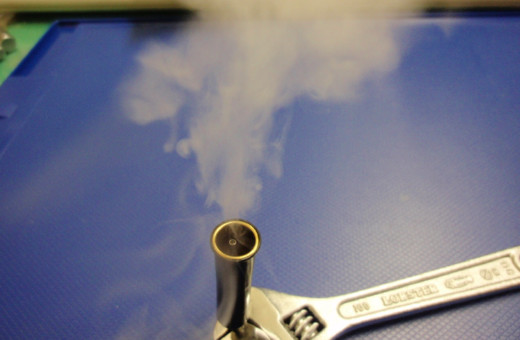

実験2 : 煙がなんらかの物体に触るとどうなるのか?

・・・装置の口元にスパナを近づけて、10秒ほど燻してみました。


結果 : スパナの先端が ベチョベチョになりました。(笑)



実験3 : 装置は熱くなるのか?

・・・実験終了後、手で触ってみました。

結果 : 0.8mlの液体を投入すると、(感覚的に)10分ほど煙が出続けました。液体がなくなったところで、装置に触ってみたところ、外側の黒い樹脂部は 「あたたかい」 程度で熱くはないです。プラスチックなどで保持しても大丈夫そうでした。

大丈夫そうだと思うと・・・やっぱり、触ってみたくなります。(^^;

と言うことで、内側の金属部分を触ってみると。。。熱かったです。(笑)



実験4 : 煙を吸い込んでも大丈夫なのか?

・・・実験したかった訳ではありませんが、結構、吸い込みました。(^^;

結果 : 臭いは、切削油が燃えるような臭いがします。。。と言っても、金属加工業に携わる方でないと分からないでしょうけど。すごく良く言えば、柑橘系の甘い臭い(の油っぽい感じ)です。決して、「いい匂い」 と言うわけではありません。

現在・・・若干、気分が悪く、後頭部に鈍痛がありますが。。。
煙の吸引によるものかどうかは、定かではありません。(笑)


結論 : 設置は難しい

タバコや物を燃やした時の煙のような粒子ではなく、比較的低温で気化する油のようですので、物体に触れて温度が下がると簡単に液体に戻るようです。ようするに 「湯気」 です。

パイプ等を使って煙を誘導することは不可能で、原則的に装置むき出しで設置するようです。。。もともと船の煙突に設置するもののようですし。

さらに装置の周りにストラクチャなどが設置してある場合、風向きによっては、ストラクチャが油まみれになりそうです。。。もともと船の煙突に設置して、外で使うもののようですし。



と言うことで、この装置の設置は 却下 もしくは、発送 の方向で、明日、提案してみましょう。(笑)

パイクを作る その47 へ続く。。。
パイクを作る シリーズを初めから読む
