再配線 ~ パイクを作る その52

c0222964_248575.jpg再配線

その45」 で一度照明の配線を行いましたが、街灯がぶっ飛んだり、鳥居が燃えたり、散々な結果に終わってしまいました。

鳥居は再度作り直し、自販機も完成しましたので、新たな照明を追加する前に現状の確認を含めて再度配線しなおします。

前回、照明のテストでは、「その44」 で作った ブレッドボードもどき に接続しました。が、470オーム1個 と ボリュームによる調整のみでしたので、個々の照明の明るさが調整出来ませんでしたので、一度 ブレッドボードもどき を分解し、作り直すことにしました。




こちらが、新ブレッドボードもどき です。(笑)

抵抗が、1k、740、560、360、なし と5種類になりました。「なし」 だと、ボリュームがMAX近くで、LEDが破壊しそうですが、実は、うどん屋の照明等、すでに抵抗が組み込まれている照明もあります。抵抗組み込み済みの照明は、「なし」 に接続します。

ちなみに太い赤線は、直接12V電圧を供給し、ボリュームにも影響されません。

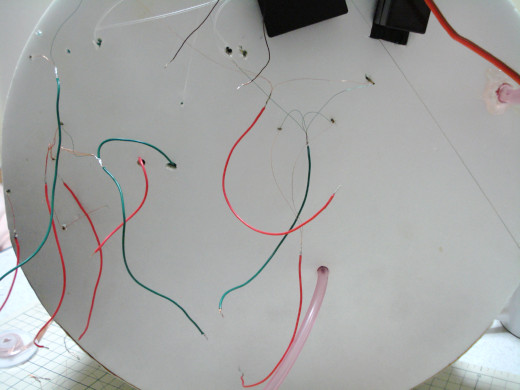

ベースの裏側も、照明の明るさが同じ位でいいもの同士をまとめてリード線に接続しました。これで、基盤に接続する数を減らすことが出来ます。配線を間違えると一気にお亡くなりになる可能性もありますが。(^^;

基盤に半田付けする前に、各リード線毎に点灯確認を行いましたが。。。


なぜか 「輪投げ屋」 と 「わたあめ屋」 の照明が点きません。

仕方がないので、「輪投げ屋」 と 「わたあめ屋」 は電気工事が入ります。工事期間中は、まさに 「露天」 での営業になります。(笑)

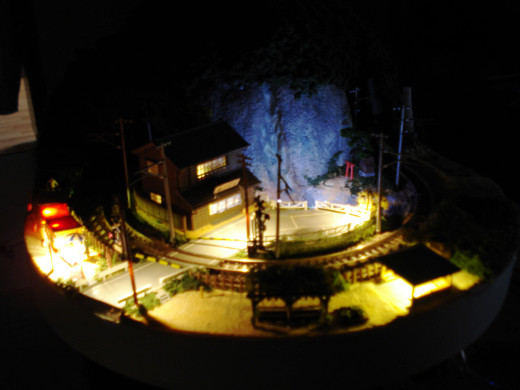

接続可能な配線を接続し、スイッチON!



現状での当パイクの夜景です。
滝も少し明るく照らせるようになりました。

正面の公園内の空き地に自販機が設置されます。鳥居、輪投げ屋、わたあめ屋が設置されれば、もう少し賑やかになりそうです。(実際にあるのかどうかは知りませんが)トンネルの入り口にぼんやりとでも照明が欲しいですね。祠にも照明を付ければ赤い鳥居や(今は付いてませんが)橋が映えそうです。


最後に、同じ大きさのアルミ板を2枚切り出しました。
これは、パイクのケースに付くコントロールパネルになります。少し反っていますので、現在、錘を乗せて伸ばし中です。

パイクを作る その53 へ続く。。。
