駅セクションの開拓 ~ パイク第2段を作る その2

c0222964_1335475.jpg駅セクションの開拓

パイク第1弾の移動準備 も済みましたので、第2弾の製作に取り掛かります。今後、作らなければならないものがどんどん増えそうですので、やれる時はどんどん進めます。

今回のパイクは2段構成になっています。線路と同じ高さの1階(?)部分と、トンネルの上の2階部分に施設を設置します。まずは1階部分から取り掛かることにします。

1階部分は、「駅」 を作ります。パイク第1弾の製作中にも 「案」 だけは出たのですが、時既に遅し。設置するスペースが取れずボツになりました。今後、駅を設置する1階部分を 「駅セクション」 として工作を進めます。

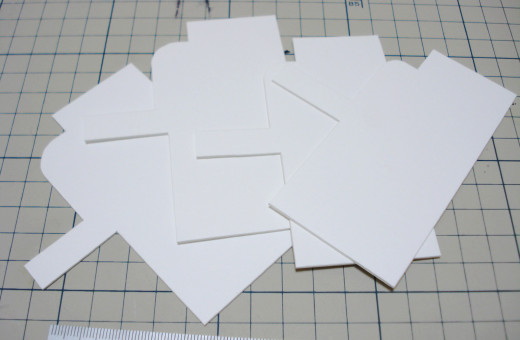

と言うことで、まずは1mmのスチレンボードを切り出しました。これを貼り合わせて駅の土台を作ります。分厚いスチレンボードを使えば貼り合わせる必要はないのですが、ある目的があって4枚を貼り合わせて作ります。4枚とも1箇所だけ形が違います。

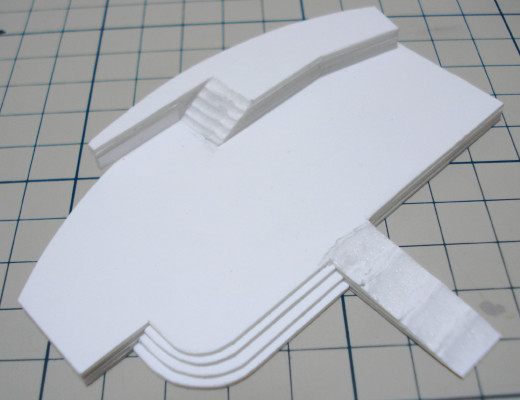

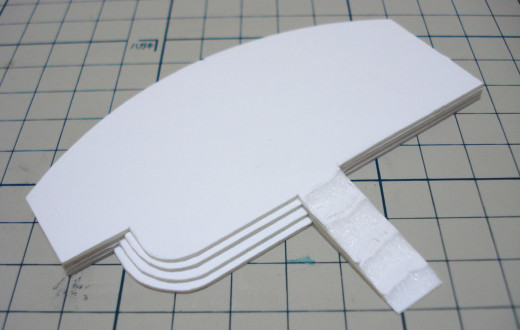

で、貼り合わせたものがこちら(↑) です。
階段部分を再現したくて4枚を貼り合せることにしました。

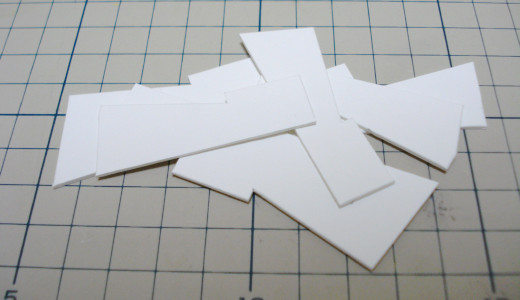

さらにスチレンボードを切り出します。今回は小さいもの3枚と大きいもの2枚の2種類です。駅のベースと違って、こちらは厚いスチレンボードを使った方が良かったような気もします。(^^;


切り出したスチレンボードを駅のベースに貼り付けて、ホームの完成です。ホームは異常に短いです。Bトレ1台分ですので。(笑)


途中の写真を撮り忘れましたが、こんなもの作りました。


本体に並べてみました。なかなかいい感じです。

さらに工作は続きます。

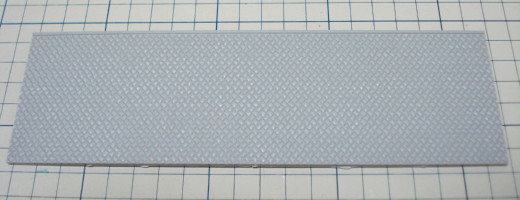

グリーンマックス製の 「石垣A」 と言うパーツです。
これを切り出して

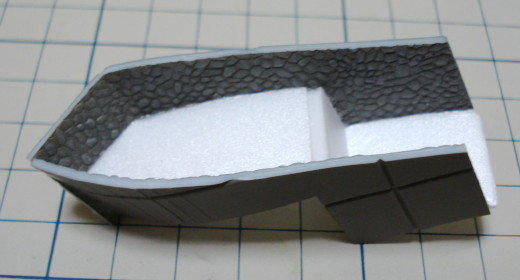

トンネル脇の壁を作りました。
いろいろと悩んだのですが、結局 適当に作ることにしました。(^^;
この壁の形状に合わせて地面を作ります。


実は、この記事は明日投稿する予定でした。
が、ここからの内容が明日必要になるような気がしてなりません。

内容としては、Bトレの江ノ電にパンタグラフを取り付けます。

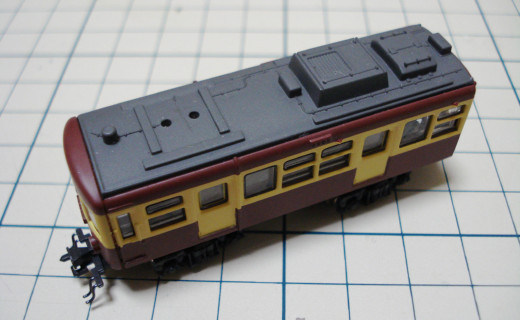

カトーのパンタグラフを普通に取り付けると、こんな風になります。いくら電車に詳しくない私でも、この向きがおかしいことぐらい分かります。(^^;

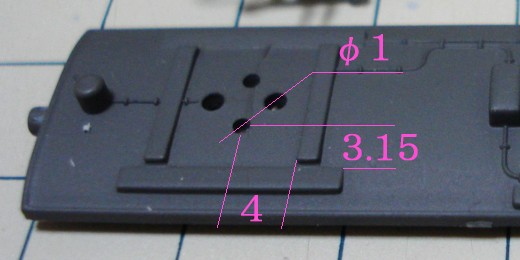

そこで、新たにパンタグラフ取り付け用の穴を開けます。
この写真が重要。と言うか必要だったのです。

と言うのも、明日納品するパイクと一緒にモモ電も梱包したのですが、パンタグラフは付いていません。部品は一緒に梱包しておきましたので、この写真を見れば、社長自ら穴を開けてパンタグラフを取り付けることが出来るでしょう。(笑)

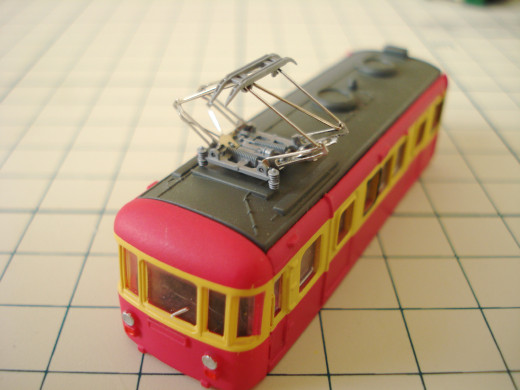

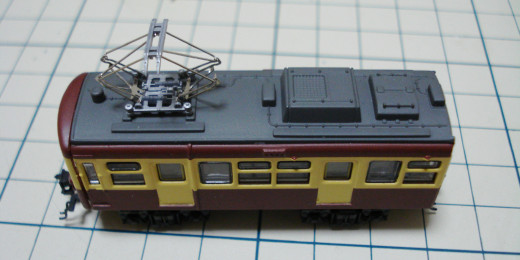

少し話が反れましたが、完成品です。
これで正常にパンタグラフも機能することでしょう。

パイク第2弾を作る その3 へ続く。。。
パイク第2弾を作る シリーズを初めから読む
