パワーパックと照明用回路を作る ~ パイク第2弾を作る その4
パワーパックと照明用回路を作る
現在、パイク第2弾を作っているところですが、第1弾を納品してしまったので、パワーパックがありません。厳密に言えば、社長から借りているトミックスのパワーパックがありますが、しまってあるので出すのが面倒です。(^^;
と言うことでパイク本体の工作を一時中断して、先にパワーパックを作ります。電子工作のついでに照明用のターミナル(?)も作っておきます。

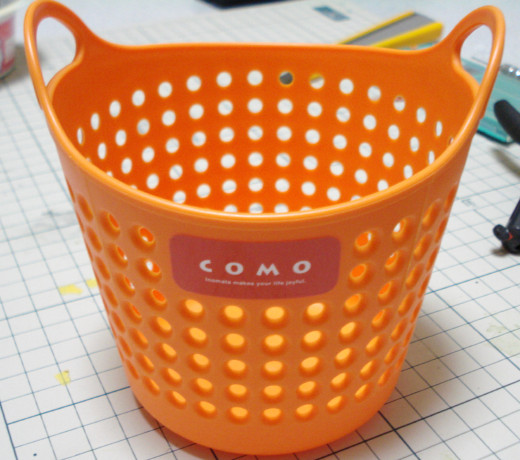

100均で、小さな洗濯カゴ(?) を買って来ました。洗濯物なら靴下1足位しか入りませんので、洗濯カゴ風小物入れか何かでしょう。大きさもちょうどいいし、デザイン的にも面白そうなので、この洗濯カゴをパワーパックにします。

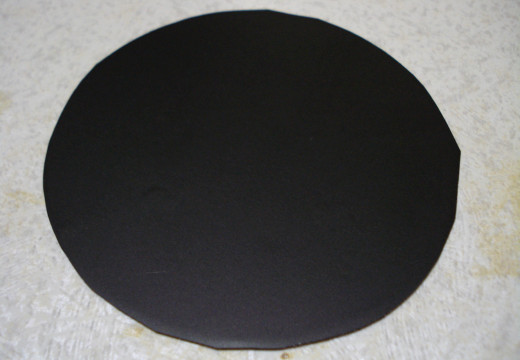

プラ板を丸く切りました。直径約98mmです。
プラ板にカッティングシートを貼りました。
パイク第1弾のアクリルケースに貼ったものの残りです。

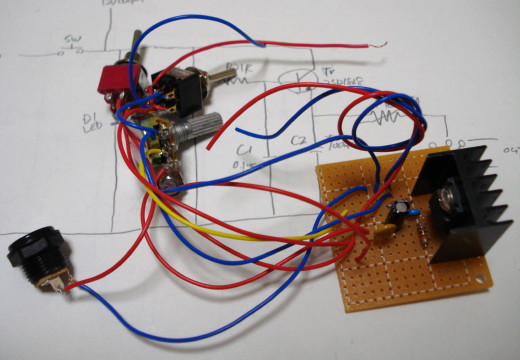

パイク第1弾で作ったパワーパックキットの回路図を参考に、少し変更を加えてパワーパックの中身を作りました。写真の時点ではまだ付いていませんが、この後、照明用のスイッチと、本体との接続用ケーブルが追加されています。
プラ板に穴を開け、スイッチやボリュームを取り付け、洗濯カゴに入れると
洗濯カゴ風パワーパックの完成です。
こちらはパイク本体に組み込む、照明用ターミナルです。第1弾では、光量調整用にボリュームを付けましたが、今回のケースは植木鉢ですので、取り付けが難しそうです。そこで基盤に半コテボリュームを組み込んで光量を調整出来るようにしました。
さらに、右側半分にLED交互点滅回路を組んでみました。中央付近の100k半固定ボリュームは、点滅周期調整用です。が、何に使うかはまだ決まっていません。(^^;
パイク第2弾を作る その5 へ続く。。。
パイク第2弾を作る シリーズを初めから読む
