鉄橋の製作(2) ~ パイク第2弾を作る その11

c0222964_2582185.jpg鉄橋の製作(2)

引き続き、鉄橋の製作です。

ネットで集めた写真を参考に製作を進めていますが、よく分からない部分もあります。そこで某大型模型店へ出向き、既製品の鉄橋を見てきました。が、イマイチ。やたらシンプルな感じがします。さらに鉄橋を物色していると、グリーンマックスの鉄橋キットを発見。鉄橋が2組入っているようです。参考に買ってみようかとも思いましたが、間違いなく使うことはありません。

買うのももったいないので、箱を開封。中身をじっくり見てきました。幸い、テープもなにも貼られていませんでしたので、閲覧後はちゃんと元に戻しておきました。(笑)

資料写真と脳裏に焼き付けてきた既製品を元に、製作を進めます。

鉄橋の図面に、4.8mmのチャンネルを外向きに立てて両面テープで固定。その上に昨日製作した部分を乗せて接着しました。




チャンネルの内側に4mmのH鋼(?)を接着します。


さらに内側に4.8mmチャンネルを内側向きに接着。
これで鉄橋の両脇部分が完成です。

大手メーカーの既製品鉄橋は、こんな(↑)感じで終わりでしたが、グリーンマックスの鉄橋にはさらに底面に補強が入っていましたので、真似てみます。


プラ板を補強材の形に切り抜き、裏側に貼り付けました。
少し賑やかになりました。

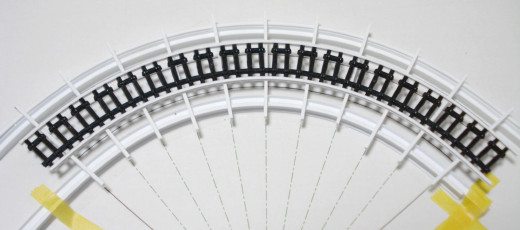

両端の余分な部分を切り取り、あらかじめ大まかに丸く形をつけたレールをはめ込みました。これで鉄橋のベース(って言うか・・・何でしょ?)が完成です。次回からは壁と屋根(とは言わないんでしょうけど) を作ってみます。

パイク第2弾を作る その12 へ続く。。。
パイク第2弾を作る シリーズを初めから読む
