鉄橋の製作(3) ~ パイク第2弾を作る その12

c0222964_2133662.jpg鉄橋の製作(3)

週末は デモ電 に追われて、工作が出来ませんでしたが、鉄橋の製作再開です。

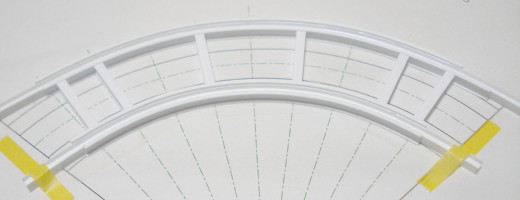

今日から鉄橋の上半身(?) を作ります。下半身(?) と同様にプリントアウトした図面に 4.8mmチャンネルを貼り付け、その内側に4mmH鋼、さらに内側に4.8mmチャンネルを接着しました。




外側も同様に製作。


間に4箇所(+2箇所)、4mmH鋼を挟み込んで接着しました。
両外側の2本は変形防止のために取り付けています。下半身はちょうどの長さで作ったため、そのままでは両端がプラ材の弾性に負けて開いてしまって、抑えるのが大変でした。
最終的には両端とも端から2本目が一番端になります。

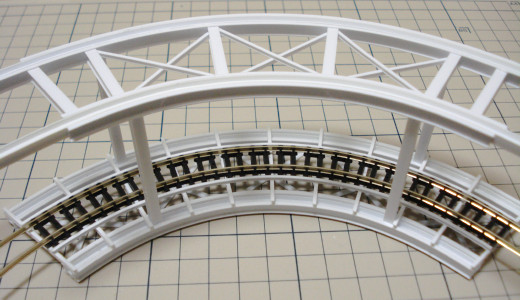

四隅に4mmH鋼の柱を立てて、下半身と合体。

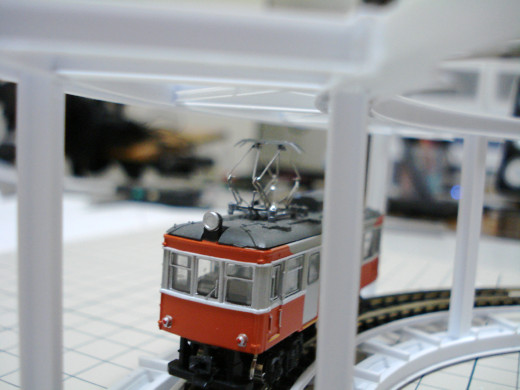

高さを確認するため、電車を乗せてみました。


パンタグラフとのクリアランスも良いようです。

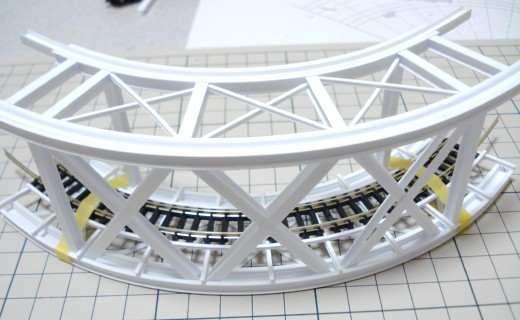

これから両サイドにトラスを組みますが、これが最大の難関です。ここまではある程度、適当にやってきましたが、円形にしてしまったために 「斜め+ねじれ」 が生じます。

ここでこそ技術者として、また設計士として、これまで長年培ってきた私のスキルを役立てる時であります。sin・・・cos・・・tan・・・シン? コス? タン? なんじゃそれ? あたらしい萌キャラ・・・

シンコスたん!!
自称、数学が得意とあるが、sin(サイン) を 「シン」 と読んでしまうお茶目な女の子。。。そんなことはどうでもいいや。


と言うわけで、結局はお得意の。。。


現物合わせでなんとかしました。(笑)

明日が休みなら内側も作るところですが、残念ながら仕事ですので、今日はここまで。内側は次回以降に製作します。もちろん、現物合わせで

パイク第2弾を作る その13 へ続く。。。
