鉄橋Ver.2完成 ~ パイク第2弾を作る その21

c0222964_2323079.jpg鉄橋Ver.2完成

またまた、しばらくぶりのパイク第2弾です。ここの所、平日はデモ電に加え 「おらが村鉄道(パイク第1弾)」 の仕上げもあって、なかなか手が付けられません。

それでも、少しずつ工作を進めています。

昨日(30日)中に完成させようと思っていた、鉄橋Ver.2 ですが、日々の疲れからか早々に寝てしまいましたので、予定を1日延ばして、本日(31日)の完成となりました。

まず、細長い円弧をプラ板から切り出しました。これで作業員の通路(?)を製作します。通路の床は滑り止め付き鋼板にしようと思っていました。が、工法が思い浮かばず。1/200くらいの戦艦用エッチングパーツも考えましたが、あまりにも高価すぎます。(^^;

そこで、ある方法を思いついたのですが、材料がありませんでした。と言うわけで、鉄橋の製作は中途半端なまま放置し、駅舎を進めてきました。

先日、材料が入手出来ましたので、今度は駅舎を放置し、鉄橋の仕上げに取り掛かることに相成りました。(^^;




滑り止め付き鋼板の再現ですが、このようにプラ板に目の細かいネットを貼り付け、網目を出来る限り瞬着で埋めてしまおう。と言う作戦です。

当然ながら、滑り止め付き鋼板 にはなりませんが、それっぽく見えるのではと。


で、貼り付けてみました。
写真では、全く何か分かりません。(^^;

キレイには埋まりませんでしたが、なんとなく雰囲気は出ているような。。。

やってしまった事をいつまでも悩んでも仕方ありませんので、次の工作へ。

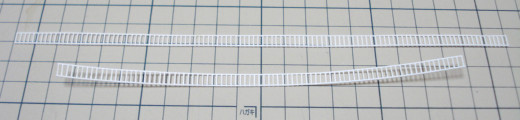

手すりです。全て0.5mmのプラ棒です。
図面に両面テープを貼り付け、プラ棒を固定しながら接着しました。

短い方は、剥がす時に沿ってしまいました。が、鉄橋は丸いのでちょうどいいです。(笑)


で、通路と手すりを貼り付けました。
手すりは、微妙にずれてしまいましたが、気にしないことにします。O型では・・・まあいいか。(^^;


電車から見るとこんな感じになるのでしょうか。

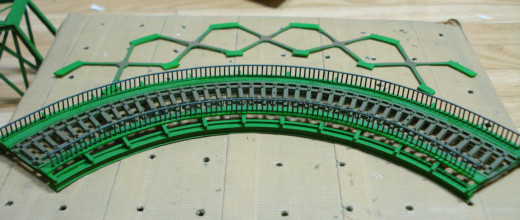

で、塗装。
途中の写真を撮り忘れましたが、向こう側にあるのは、鉄橋の底に貼り付く部品です。補強材でしょうか。

この写真は、塗装部屋(工作部屋?)で撮影したのですが、イマイチちゃんとした色で写ってくれません。裏に貼り付く補強材の中央部や枕木は、鉄粉や錆びが付着していそうなので、茶色くしたのですが、なぜかグレーです。(^^;


裏側に補強材を貼り付けました。
屋根(?)は何もしていませんが、記念撮影に参加させてみました。(笑)

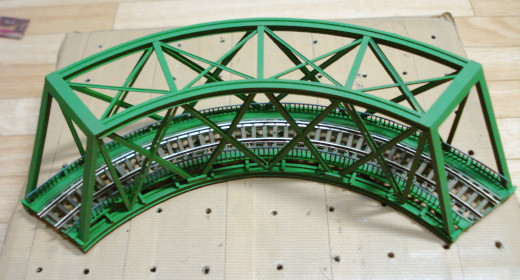

鉄橋をひっくり返して、レールを差し込み、屋根を取り付けて完成です。


居間に移動して、電車を乗せてみました。
手すりとの干渉が心配でしたが、大丈夫なようです。。。大丈夫なはずだったし。(^^;


前から見たところです。
丸くしてしまったせいで、外側がギリギリになっています。

丸い鉄橋を作ってみて。よく分かりませんが、こういうタイプの丸い鉄橋って、もしかすると世の中にないのかも・・・って気がしてます。柱はねじれて取り付くことになります。プラ材なので、強引にねじってはめ込みましたが、実物は鉄骨です。技術的に可能だとしても、やりますかね~。(^^;

とは言え、うちのパイクには直線がありません。・・・厳密には少しありますが。世の中にあろうがなかろうが、丸くするしかなかったわけです。

さて、寝よ。

パイク第2弾を作る その22 へ続く。。。
パイク第2弾を作る シリーズを初めから読む

にほんブログ村 鉄道ブログ 鉄道模型へ ←← ランキングに参加しています。「ポチ」っとご協力お願いします。
by eno-z | 2010-06-01 03:04 |  → 放置中のジオラマ | Trackback | Comments(2)
トラックバックURL : http://enoji.exblog.jp/tb/14496897
トラックバックする(会員専用) [ヘルプ]
※このブログはトラックバック承認制を適用しています。 ブログの持ち主が承認するまでトラックバックは表示されません。
Commented by 箱庭駅長 at 2010-06-01 21:46 x
こんばんは。
鉄橋、素晴らしい出来ですね。
形状といい、色といい箱根の出山鉄橋になんとなく似ていますね。
Bトレの箱根登山がバッチリお似合いです ♪

実物にあるかどうかなんて気にしないようにしましょう。
私の箱根レイアウトの鉄橋付近の崖なんて
斜面の角度が90度を超えちゃってますから(笑)
Commented by eno-z at 2010-06-02 00:40
箱庭駅長さん、こんばんは。
すみません。駅長さんが製作された鉄橋をパクリました。m(_ _)m
あの鉄橋に刺激を受けて作り始めましたが、各所で挫折。あそこまで精密なものは作れませんので、かなり簡素化しました。(^^;
