「神社の夏祭り(仮題)」 を作る(3) ~ デモラマも作る その3

c0222964_23431580.jpg「神社の夏祭り(仮題)」 を作る(3)

本日は、約10cm角の小さなジオラマ 「神社の夏祭り(仮題)」 の仕上げを行います。

その2」 では、鳥居型提灯掛けに6個の提灯を取り付け完成させました。本日は、単体の提灯と、つながった提灯を作ってジオラマベースに取り付けます。

まずは単体の提灯です。提灯が出来てしまえば後は支柱をどうするか。と言うことになります。今回は真鍮パイプ(外径0.7、内径0.4mm)を使ってみました。

適当なところで折り曲げた真鍮パイプに、ポリウレタン銅線を通しただけです。真鍮パイプの口元に瞬着を1滴塗布し、銅線を固定しました。真鍮パイプは後で塗装しますので、あらかじめプライマーを吹き付けてあります。

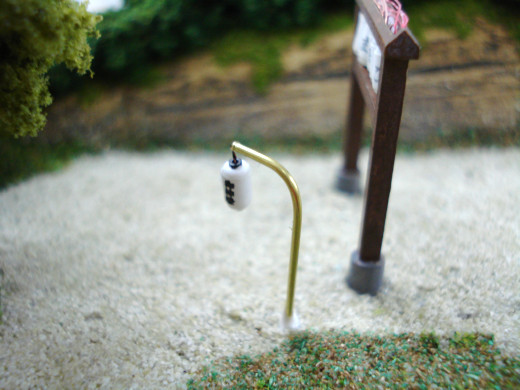

提灯掛けと、単体の提灯をジオラマベースに取り付けてみました。
提灯掛けは、ベースに2箇所貫通穴を開け、銅線を通してゴム系ボンドで接着してあります。単体の提灯は、真鍮パイプ自体がベースの底までの長さに切断してありますので、下穴を開け、パイプごと差し込んで接着しました。


続いて、つながった提灯を作ります。
まず、LEDは決められた電圧以下では発光しません。「障壁電圧」 と言うそうです。今回使用している電球色のLEDは、3.2~3.5Vの電圧で発光する仕様です。使用する電源は12Vですので、厳密には最大3つまでしか直列に繋ぐことは出来ないのですが、「障壁電圧」 を多少下回っても、発光してくれます。

そこで、今回は4つ直列に繋いで見ることにしました。1個当たり3Vの電圧が掛かる計算になります。

提灯のフタをはめ込みながら、4つのLEDが(なるべく)等間隔になるように直列につなぎました。この時、フタを忘れると後からでは付けられませんので、注意が必要です。


提灯の本体の口元に瞬着を塗って、それぞれに被せます。


ゲート跡など少し処理を施した後、シールを巻きました。

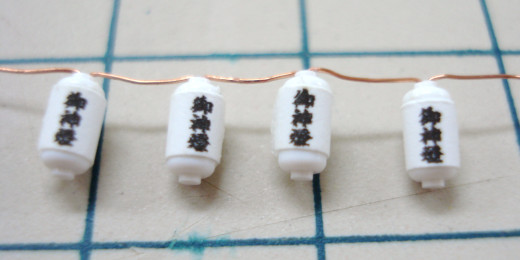

これで、4つ直列の提灯が完成です。両端の銅線は長くしておき、単体の提灯と同様に真鍮パイプに通してジオラマに設置します。

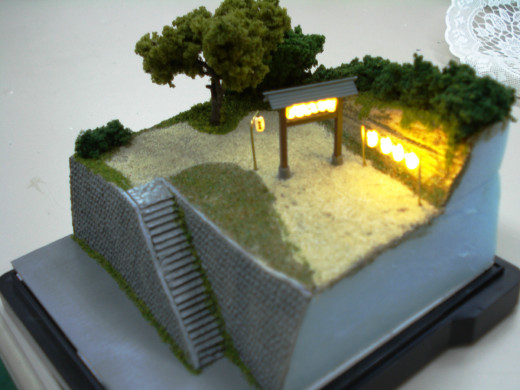

提灯の設置が完了しました。ここで点灯試験です。
無事に点灯しましたので、それぞれのパーツが取れないように、ジオラマベースの裏側からも接着剤等を使って補強しておきました。


さらにもう少し、アクセサリーを追加して雰囲気を高めます。

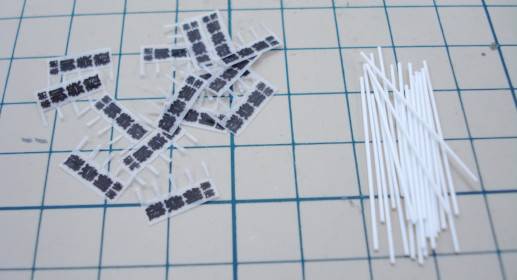

適当な長さに切断した0.5mmの丸棒に紙製ののぼり旗を接着。
つや消しクリアで全面をコーティングしておきます。


これを階段と崖の淵に立てて、プラ製のケースに固定。

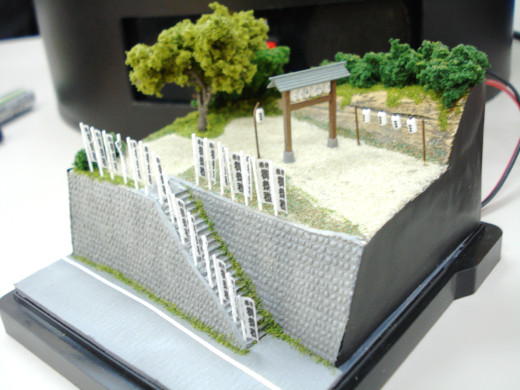

デモラマ第1号 「神社の夏祭り(仮題)」 の完成です。

スタイロフォームが丸見えの部分は、つや消し黒のカッティングシートを貼っておきました。

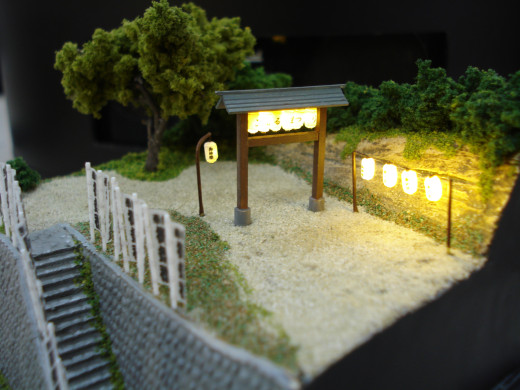

日が落ちて、提灯に明かりが灯されるとこんな感じになります。

次回のデモラマは、まだ決定していません。が、必ず何か作ります。(^^;
JAMショーまでにいくつ作ればいいんだろ・・・

デモラマも作る その4 へ続く。。。
デモラマも作るシリーズを初めから読む
