やぐらを作る。ジオコレ改造例? ~ デモ電を作る その37

やぐらを作る。ジオコレ改造例? ~ デモ電を作る その37_c0222964_3243623.jpgやぐらを作る。ジオコレ改造例?

今日(26日)も、朝からデモ電製作です。

本日は、お祭りのやぐらを作ります。作ると言うか、改造ですね。元のキットは、ジオコレの 「祭りの櫓」 です。

やぐらの提灯が光ったらすごいだろ~ と言うことで、提灯を仕込んでみることにしました。但し、丸い提灯はサイズの関係で作れませんので、長提灯になります。

悩みに悩んだ挙句、天井と柱は、鳥居型提灯掛けを流用することにしました。提灯掛けの提灯がぶら下がる部分を4つ分切り出し、四角に組み合わせました。この部分はほとんど見えなくなるのでこれでいいのですが・・・




やぐらを作る。ジオコレ改造例? ~ デモ電を作る その37_c0222964_3244245.jpg
柱も鳥居型提灯掛けの柱です。やぐらの柱にしては太いですね。(^^;
これでも1.5mmほどなので、穴の開いた角棒の中では細い方でしょ。


やぐらを作る。ジオコレ改造例? ~ デモ電を作る その37_c0222964_3244653.jpg
天井は、L型の棒材を組んでプラ版でフタをしました。


やぐらを作る。ジオコレ改造例? ~ デモ電を作る その37_c0222964_3245333.jpg
土台は、プラ版の箱組みです。
柱は土台の天面を貫通して、少し中に入っています。


やぐらを作る。ジオコレ改造例? ~ デモ電を作る その37_c0222964_3245876.jpg
製作部分を塗装してみると、キットとは結構色が違いましたので、キットのパーツも塗装します。紅白のシマシマはマスキングしておきます。

ここで、階段の手すりに注目です。

柱が1本、下まで届いていません。(笑)

折ってしまったわけではなく、初めからこうでした。いわゆるショートです。成形時に樹脂が回らなかったんですね~。量産の中で成形品のショートは、極稀に発生してしまいますが、普通は組み立てられずに捨てられるんですけどね~。日本では。(笑)


やぐらを作る。ジオコレ改造例? ~ デモ電を作る その37_c0222964_325337.jpg

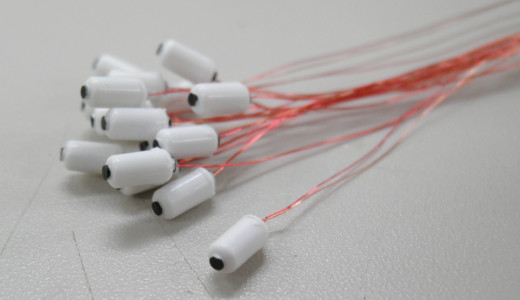

天井に付ける提灯を作りました。銅線半田付け済みのLEDがありましたので、製作自体は簡単でした。上下の黒い部分は・・・適当です。塗ると塗らないのとでは、ずいぶん違いますが、非常に小さいので、適当に塗ったものでもそれなりに見えます。(^^;


やぐらを作る。ジオコレ改造例? ~ デモ電を作る その37_c0222964_325981.jpg

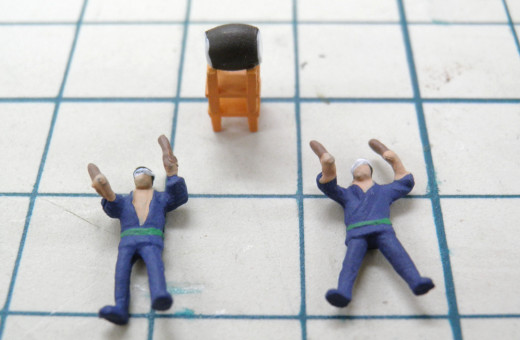

今回は、私がフィギュアを設置します。キットに付属の太鼓と太鼓を叩く人2人です。社長に言えば付けてくれたかも知れませんが、そんなの待ってられませんので、さっさと自分でつけちゃいます。(笑)


やぐらを作る。ジオコレ改造例? ~ デモ電を作る その37_c0222964_325142.jpg

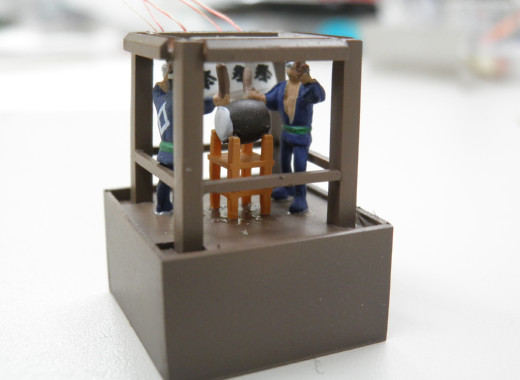

やぐらの中が狭い!(笑)
サイズは大体キットと同じなんですけどね~。


やぐらを作る。ジオコレ改造例? ~ デモ電を作る その37_c0222964_325212.jpg

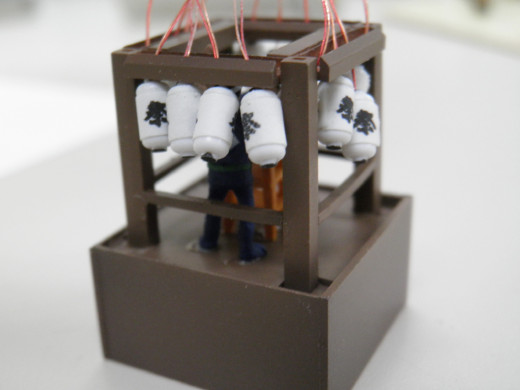

そして、提灯を16個取り付けました。
さすがに16個もあると、上に出た配線が絡まりまくります。(^^;


やぐらを作る。ジオコレ改造例? ~ デモ電を作る その37_c0222964_3252722.jpg
提灯掛けと同じ要領で、柱の中を通して、下から配線を出しました。今回はちょっとした仕掛けがありますので、対角の提灯同士を並列につなぎました。16個ありますので、8組の配線が出来上がります。アノード側はコモンにしましたので、16個分まとめて1本だけです。
どれがどの線か分からなくなりますので、番号を書いたシールを貼っておきました。


やぐらを作る。ジオコレ改造例? ~ デモ電を作る その37_c0222964_3253154.jpg
で、これ。
これでLEDの点滅パターンをコントロールします。回路自体は、数個のLEDを連続で光らせるようなPICの入門的回路の応用程度の簡単回路です。機能に関するパーツはPICとセラロックだけです。(笑)


やぐらを作る。ジオコレ改造例? ~ デモ電を作る その37_c0222964_3253622.jpg
やぐらを組み立てて、点灯実験です。

屋根の塗装を忘れてました。(^^;

提灯が点いたり消えたり流れたり。。。もはやパチンコ屋のネオンです。(笑)

・・・提灯は点きっぱなしの方がいいような気がしますね。(^^;

デモ電を作る その38 へ続く。。。
