上毛電鉄デハ101を作る その1

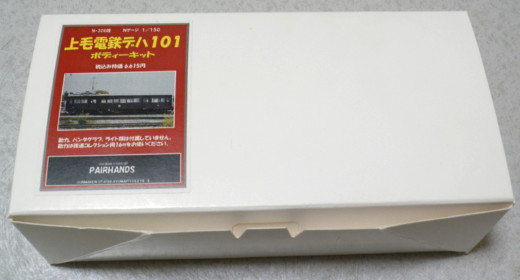

c0222964_1132666.jpg上毛電鉄デハ101を作る その1

ずい分前に、社長から 上毛電鉄デハ101 のキットを預かっていました。預かった当時、ブログにも書いたのですが、どこに書いたか探すのも面倒なくらい前なので、「ずい分前」 と言うことにしておきます。(^^;
生まれて初めて電車(そのもの)の模型を作ります。しかもエッチングキットです。ホントにちゃんと作れるのでしょうか?

ホワイトメタルやダイキャスト(赤城も半分はダイキャスト製)なら作ったことがありますが、エッチングのキットは初めてです。以前に冗談で 「瞬着で付ければいいのか?」 ってなことを書いたのですが、説明書を読むと冗談ではなく本当に瞬着でも良いそうです。(^^;

が、瞬着で作ったのではつまらないので、ハンダ付けで作ります。

にほんブログ村 鉄道ブログ 鉄道模型 レイアウト製作へ← ランキングに参加中です。ご協力お願いします。

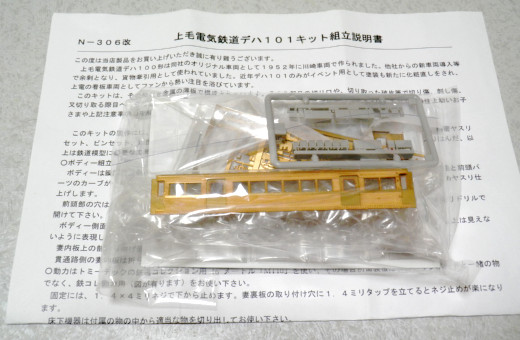

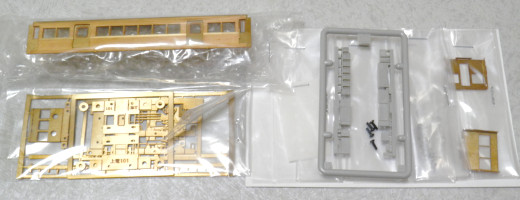

まずは、箱を開けて中身を取り出します。


エッチングパーツの他に、プラの成形品、小さいネジ、デカールなどが入っていました。本体は既に折り曲げてあります。

デハデハ、気合を入れて、半田ごての電源も入れて、出発進行!

と思いきや、ここで 大トラブル発生!!

説明書(文章のみ)によると、「説明図と説明書を最後まで読んでから組み立てて下さい」 と書いてありますが、どこをどう探しても 「説明図」 らしきものが見当たりません。説明書には詳しい組立ての手順は書いてありません。

どうやって組み立てるんじゃ~

と言うわけで、ちょいとググって詳しい組立て手順を掲載されている方のサイトを参考に組み立てることにしました。便利な世の中です。(笑) 参考にしたサイトのオーナーさんは全く知らない方ですので、便宜上 『先生』 と言うことにします。

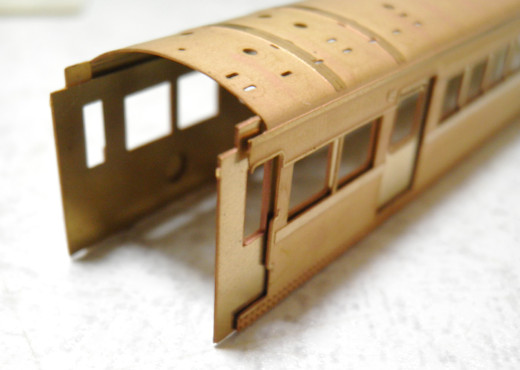

まずは本体から。本体は既に折り曲げられています。天井のR形状を自分で曲げろと言われても、「無理」 としか言えそうにありませんので、助かります。

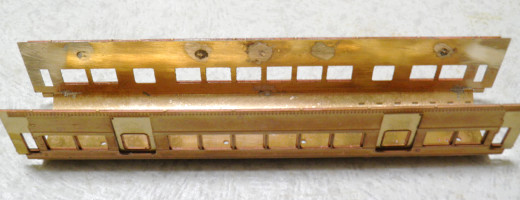

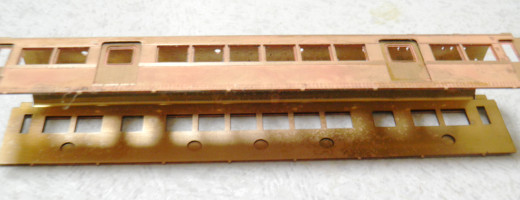

本体の側面は2重構造になっています。


2枚の側面が浮かないように半田で固定します。
内側の丸い穴にハンダを流し込んで固定するようです。


「先生」 の写真では、きれいに丸の内側にだけハンダが付けてあるのですが、そうは行きません。(^^;
何がどう悪いのか穴の外にもハンダが付いてしまいます。「そのうち上手くなるだろう」 と言うことで、ここはヤスリで修正してOKとしました。(^^;

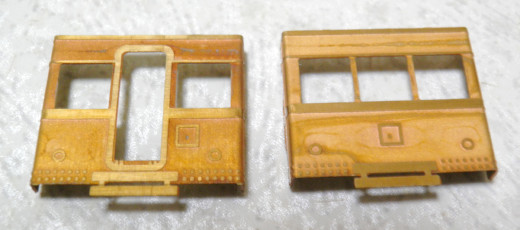

続いて顔です。どっちが前でどっちが後ろかは分かりませんが、両方とも下側にベロが出ていますので折り曲げます。

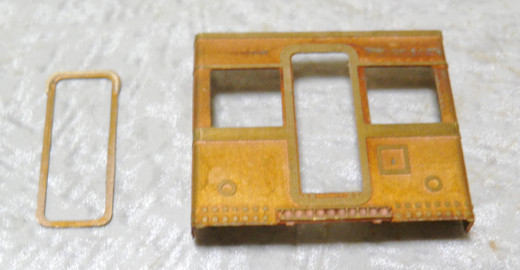

大きな窓(?)のある方には細い枠が付きます。
どうやって位置を合わせればいいのか分かりません。「先生」 のサイトにも掲載されていませんでした。仕方がないので、「手で持ったまま、ちょこっとハンダを付けて仮止め作戦」 を決行。

が、予想通り、熱くて持ってられません。(^^;

手で持つから熱いのであって…ピンセットで持てば熱くないことに気が付きました。(笑)


接着(?)完了。ピンセットで持てば簡単に固定できました。(笑)

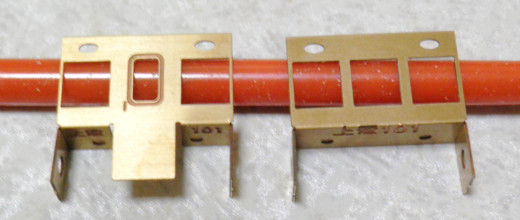

顔の内側に貼り付けるパーツを切り取って、折り曲げておきます。
ちなみに赤い棒は、ヤスリの柄です。

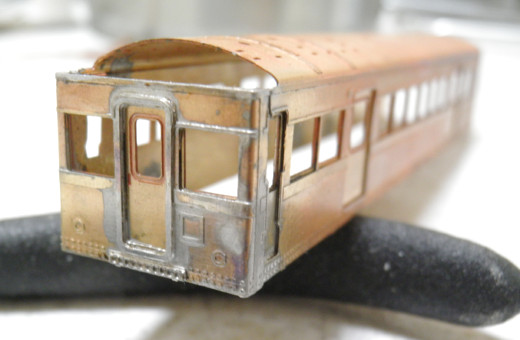

で、顔と内側のパーツを本体に取り付けました。
はじめは少し手こずりましたが、少しコツが掴めてきました。

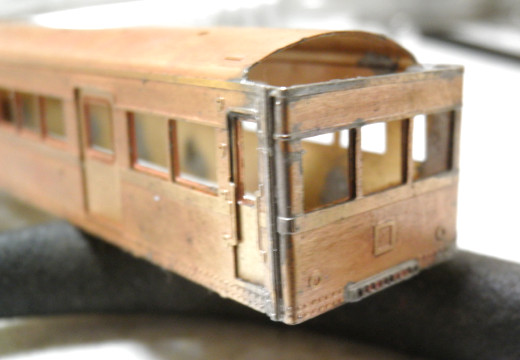

こちらは反対側の顔です。わかり辛いのですが、顔の脇に細い棒(縦桶と言うらしい)も取り付けました。この辺りまで来ると、ハンダ付けもかなりスムーズに出来るようになりました。


続いておでこの部分を取り付けます。
屋根とおでこの間にどうしても隙間が出来てしまいます(先生の説明でも同様でした)ので、ハンダで埋めます。先生の説明では、「低温ハンダで埋める」 そうですが、そんなもの持っていませんので、普通のハンダ(板金用)で強行します。

が、ダイキャストかと思ったおでこのパーツ、実はホワイトメタルでした。のんびりハンダを盛り付けていると、おでこごと解けてしまいます。。。ちょっと解けました。(>_<)

「低温ハンダ」 の意味がようやく分かりました。次回(があれば)は、あらかじめ準備しておきます。普通のハンダでもテキパキ盛り付ければ、何とか盛れましたので、今回はやはり 普通のハンダ で強行しました。

バタバタとハンダ付けをしていたので、写真を撮り忘れました。(^^;

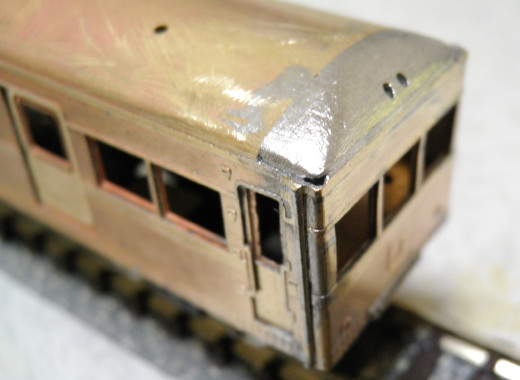

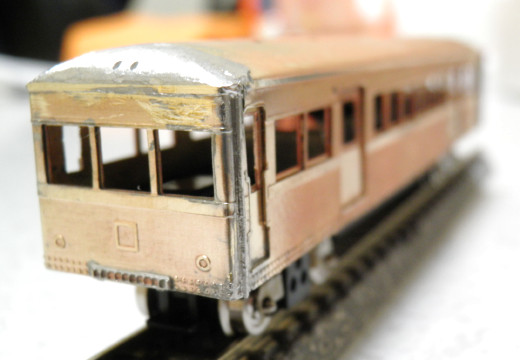

余分なハンダをヤスリで落として、上の写真の状態です。


キサゲで細かいでティールを復活させていると…
小さな隙間を発見。しっかりとハンダが盛れていなかったようです。(^^;

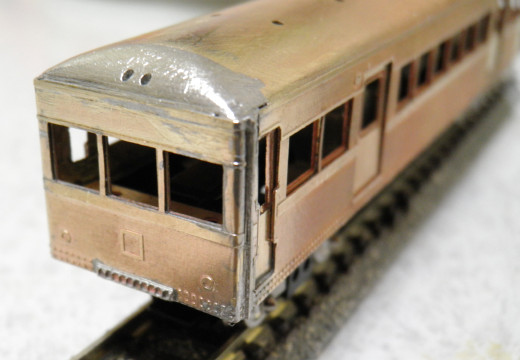

こちら側はさらに悲惨です。
大きな穴が開いてしまっています。ハンダを追加する勇気も根性も技術もありませんので、この辺りは後ほど パテ で埋めることにします。(^^;

と言うわけで、本日はここまで。
ハンダ付けに慣れてくると、思いの他、面白いです。細かなディテールといい、重量感といい、プラ製のキット(って電車は作ったことありませんが) にはない魅力もたっぷりでいい感じです。はじめてのエッチングキットですが、なかなかいいもんですね~。

上毛電鉄デハ101を作る その2 へ続く。。。
