ホーム沿いのドブ川を作る(2) ~ 極楽寺駅を作る その15

c0222964_043235.jpg本日も仕事です。
心配された雪は降らなかった(のかな?)ようで、一安心です。が、帰宅時は道路が凍結していて、滑る滑るツルツルよく滑る。(笑)

道路の凍結には注意しましょう。

それはそうと、本日も極楽寺駅を作ります。

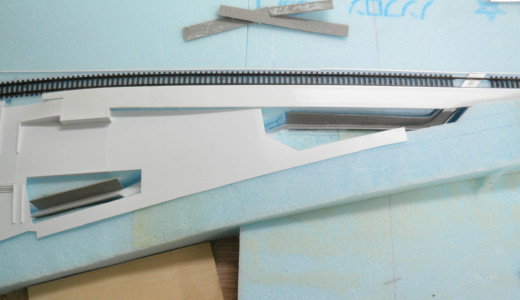

昨日接着しておいたドブ川の壁も乾燥したようなので、ベースに設置して様子を確認。壁はカンで作ったのですが、思いの外ぴったり。これは幸先がいい兆候でしょうか。気分良く次の工程に進みます。

ランキングに参加中です!
にほんブログ村 鉄道ブログ 鉄道模型 レイアウト製作へコイツをポチッ としていただくとランキングが上昇し、製作・投稿意欲も上昇します。1日1ポチッにご協力お願いします。m(_ _)m

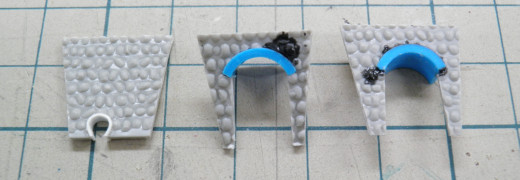

ドブ川用のトンネルポータル(っていうのか?)を3つ作りました。
どうと言うことはありません。切って、削って、貼っただけです。

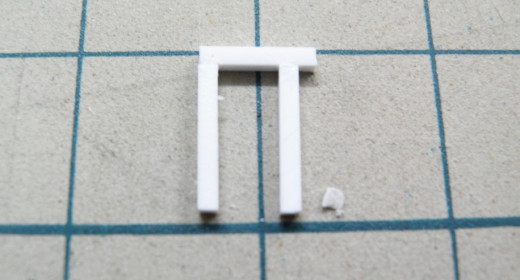

1mmの角棒でこんなのを作りました。
が、資料をよく見ると、縦の柱の内側に溝があります。これは水門の柱なのですが、昔は板かなにかが挟まっていたのでしょうか。今は何もありませんが。

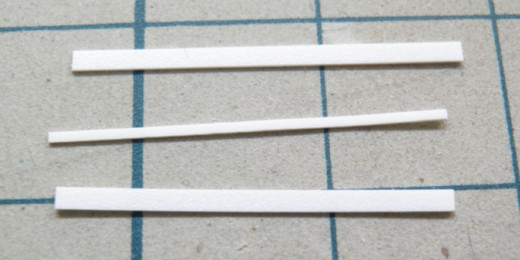

溝を再現すべく、薄いプラ材を切り出しました。

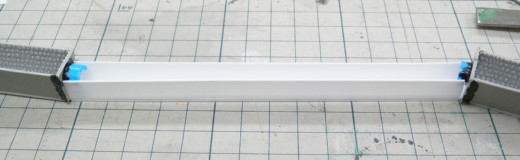

幅の狭いプラ材を広い2枚で挟んで接着。
これで、溝付きの柱が完成です。

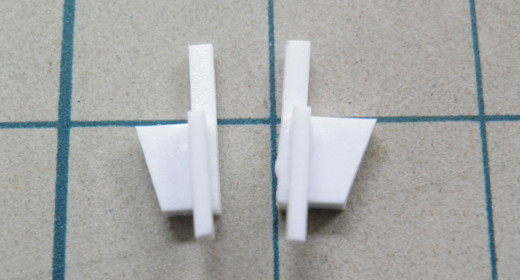

溝付きの柱を必要な長さに切断し、適当なプラ材を接着。
なんだかちょっとカッコいい模型の部品のようになりました。(笑)

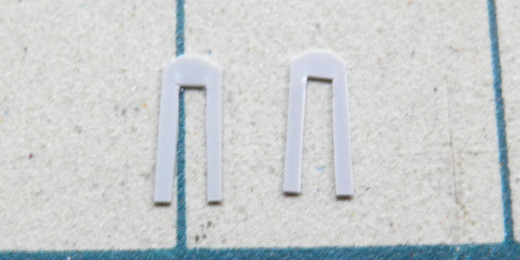

カッコいいパーツの接着剤が乾燥するのを待つ間に、超薄いプラ材を切り出しました。めちゃくちゃ小さいです。必要なのは2枚ですが、4枚作った中からマシなものを2枚選びました。

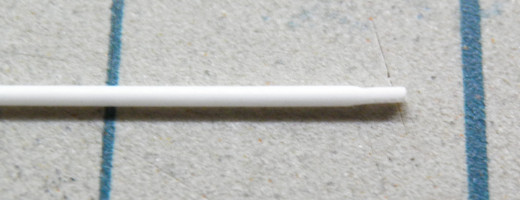

水門の支柱(って言うか、なんだか知らんがネジが切ってある棒)は、色々考えたのですが、結局0.5mmの丸棒にしました。少し太すぎるんですが、まあ何とかなるでしょう。丸のままでは接着しづらいので、先端を2面カットして平らにしておきます。

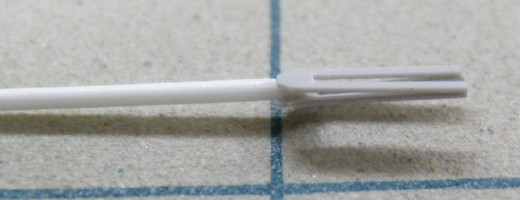

平らにカットした部分の長さをさらに半分位まで切り詰めて、先ほどのグレーの板を両側に接着。グレーの板の先端同士も接着しておきます。

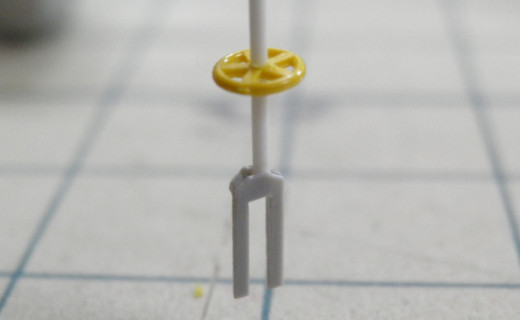

開閉用のハンドルは、迷わず コキ200 から流用です。
コキのハンドルはたくさんありますので。(笑)

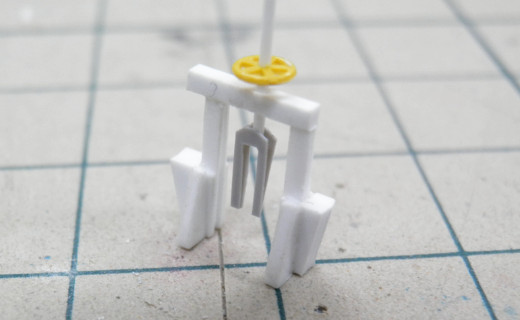

水門の枠も乾燥したようなので、形を整えて水門の・・・なんて言うんですか。コキのハンドルを付けたやつ。それも取り付けました。


細かい工作はこれくらいにして、2x2.5mmの角棒を切り出し、適当にカットしたり、角を丸めたりしておきます。写っていませんが全部で3本作りました。

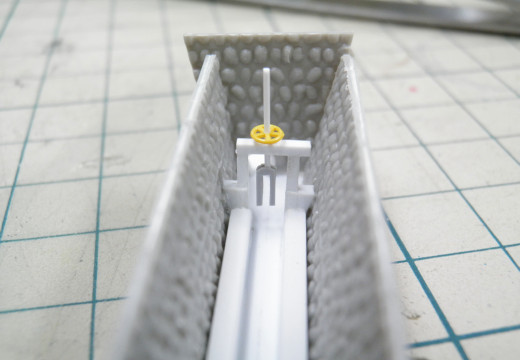

角棒をドブ川の底の角に貼り付けます。水門の上流には両サイドに。自転車置き場より上流の部分には道路側のみ取り付けました。


こちらが、自転車置き場の上流部分です。

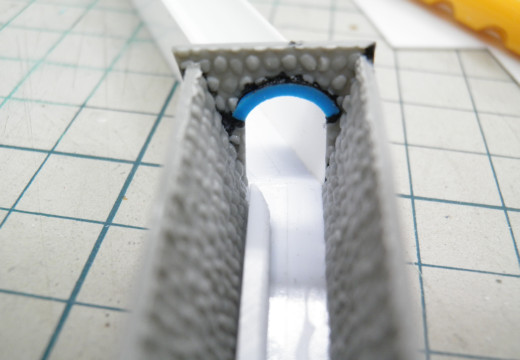

トンネルポータルも接着しておきました。


石垣の壁のない部分には、プラ板で見えない所用の壁を作って接着しておきました。今はまだ天井はありませんが、ベースに埋め込んでから作ります。


ホーム沿いのドブ川の全景です。水門の左にも小さい穴の開いたトンネルポータルが付きますが、塗装などの兼ね合いもありますので、一番最後に取り付けることにしました。


ここで、もう一度ベースに設置して確認。
写真で見る分には、最初の状態からあまり変わっていませんね。(^^;


最後に、地面に砂を撒いておきました。実物では、石垣っぽいのですが、草やらゴミやらでほとんど見えません。さすがにプラ材のままではつまらな過ぎますので、砂を撒いておくことにしました。

で、本日の工作はここまで。次工程では塗装して水(本物じゃないですよ)を流すのですが、普段はちょろちょろと流れている程度です。場所によっては川幅が10cmほど、水深2~3cm程度の所もあります。そのままスケールダウンすると・・・無理無理。(>_<)

が、一度雨の日に極楽寺に行ったのですが、その時はかなりの水量でした。模型では雨の日のような水量になってしまうと思います。(^^;


極楽寺駅を作る その16 へ続く。。。
極楽寺駅を作る シリーズをはじめから読む

最後にポチッ!
にほんブログ村 鉄道ブログ 鉄道模型 レイアウト製作へ← ポチッしていただけるとブログオーナーが喜びます。
