緊急特別企画 ~ さんけいさんの自動販売機を作ってみる。(笑)

c0222964_23494771.jpg自動販売機キターーーー!!

ので、急遽予定を変更して組み立ててみることにしました。

京都の 老舗模型製作会社さんけい さんの製品です。いや~あからさまですね~。(笑)
折角なので、仕入れて ぷらぷらショッピング でも販売することにしました。お求めの際は、ぷらぷらショッピング でお願いします。m(_ _)m

・・・それにしても、仕入れの掛け率が高い。さんけいさんから問屋さんへの卸が高いからなんでしょうけど・・・さんけいさんもギリギリのところなんでしょうかね。

まあ、それはいいとして、早速、組み立ててみましょう。

ランキングに参加中です!
にほんブログ村 鉄道ブログ 鉄道模型 レイアウト製作へコイツをポチッ としていただくとランキングが上昇し、製作・投稿意欲も上昇します。1日1ポチッにご協力お願いします。m(_ _)m

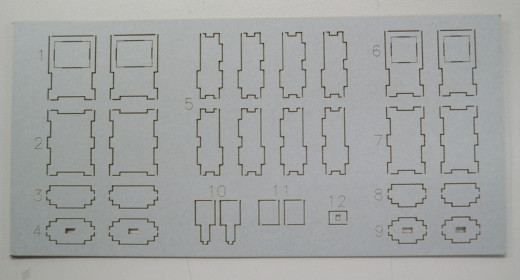

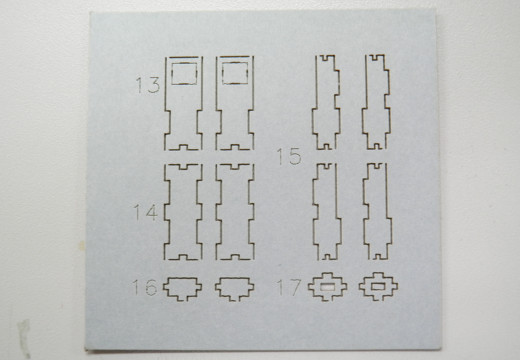

部品は3枚。「レーザーカットで今までにないシャープさ」ってなことが書いてありましたが、長年、製造業にどっぷりと浸って、工作機械の知識には少々自身のある私の眼には、至って普通のレーザーカットの跡 に見えます。国産の小型レーザー辺りではないかと。。。


2枚目のパーツです。

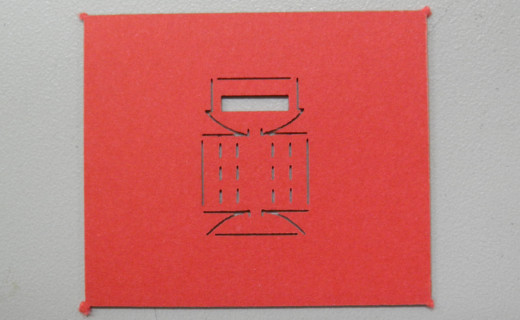

3枚目は、自販機の上のテントですね。芸が細かい。

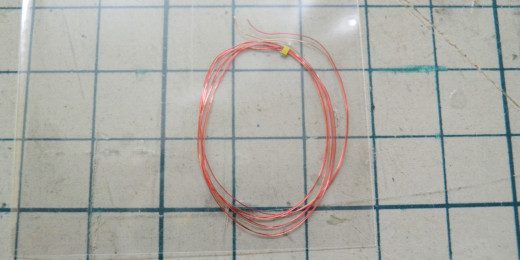

もちろん光らせることが出来ます。・・・光らせる予定はありませんので、もったいない気もしましたが、ここは気前よく こばるのLED を驕ります。

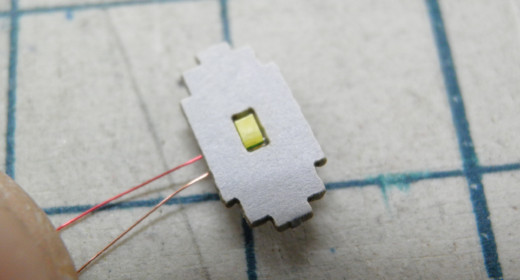

お~~~~ぴったりです。
「こばるのLED を使え」 と言うことでしょうか。(笑)
このパーツは底面になります。実際にはここにLEDを付けないんじゃないかと思いますので、穴のサイズがLEDのサイズだったことは、きっと偶然でしょう。

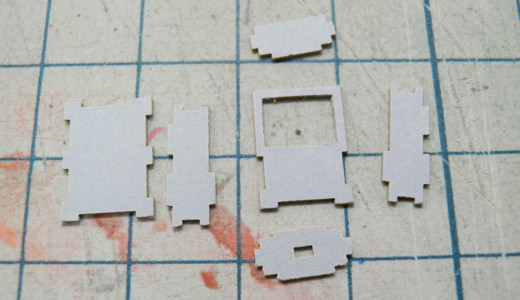

とりあえず1台分のパーツを切り出しました。
ある程度切れてるとは言え、それなりに面倒です。

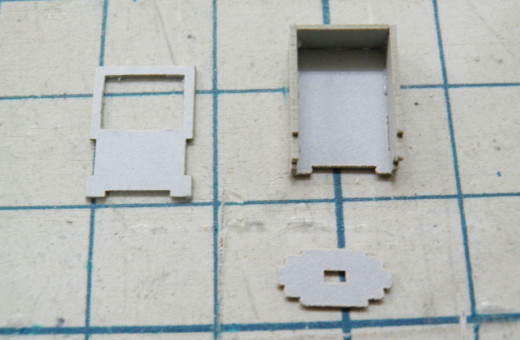

注目すべきは、正面のパーツ。光らせる場合は窓を切り抜いて使用する所です。

・・・似ている。(笑)

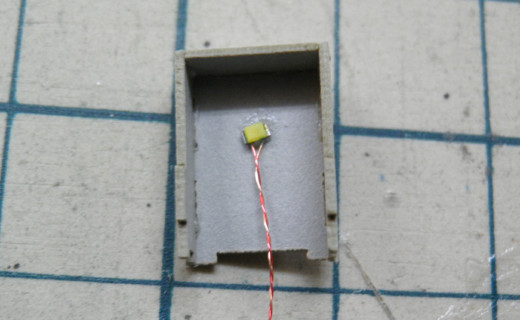

何も考えずにここまで組み立ててしまいましたが。。。


背面のパーツにLEDを接着してから組み立てた方が楽だったようです。
・・・うちの自販機はそういうこと出来ませんので、つい癖で。(^^;

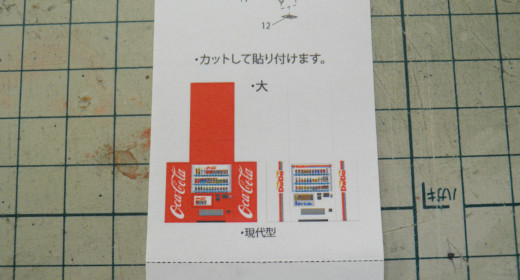

箱状に組み立てたら、最後に表面に印刷されたデザインを切り取って貼り付けます。シールではありませんので、ボンドやのり、両面テープなどで貼り付けます。

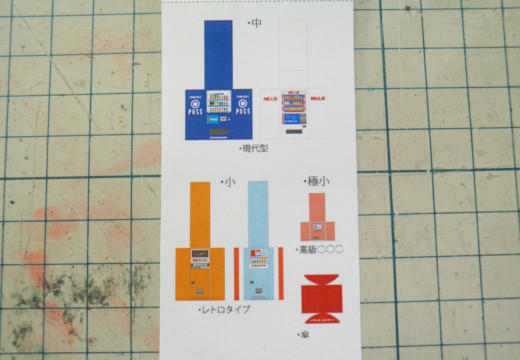

「笑」 ではなく、「極小」 です。(笑)
こっちゃぁ ご苦笑 ですけどね~。(^^;


コカコーラ風のデザインにしてみることにしました。

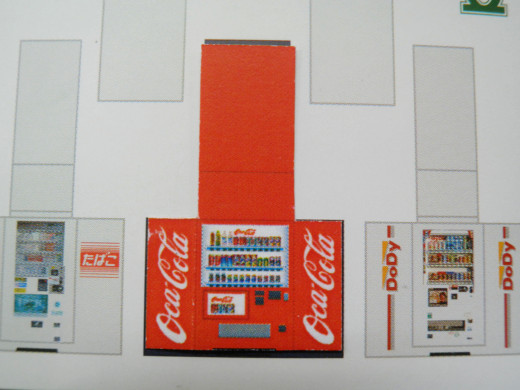

慎重に切り抜いて、こばるの自販機のシールの上に重ねてみました。
高さと厚さは同じはずなのですが、少し短いです。横幅は少し広いはずなのですが、側面を合わせると、狭いはずの、こばる製よりさらに若干狭いです。

ここ重要です。試験に出ますよ~。(笑)

自動販売機のシールを作る際、どういうレイアウトにすれば一番簡単できれいに貼れるかを実際に何種類も作って確認しました。その結果、上のレイアウトに決定したのですが、その実験はレイアウトの決定だけでなく シールのサイズ を決定する実験でもありました。

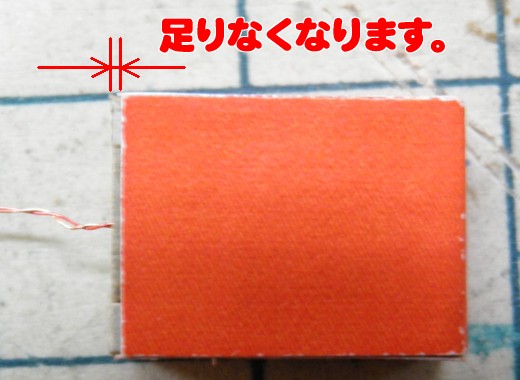

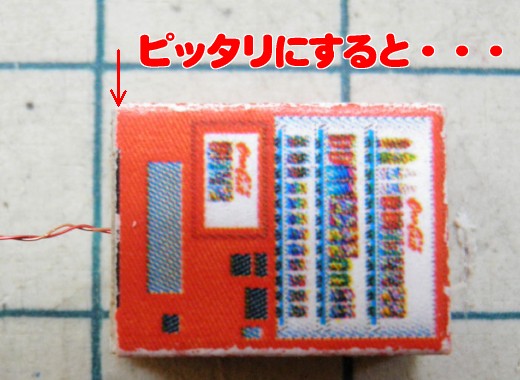

前面の底面をぴったり合わせて貼り付けると・・・


後ろが足りなくなります。
側面も同じことが起こりますが、正面を中心に1面分だけですのあまり目立ちません。

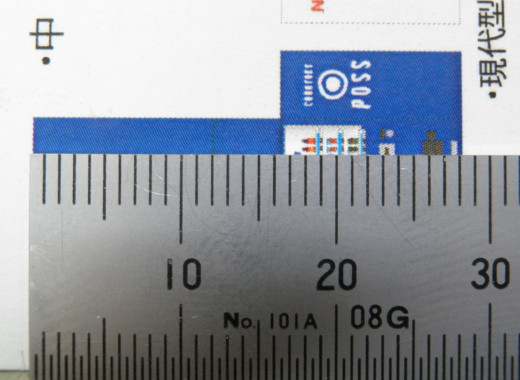

寸法を測ってみると、28~28.5くらいと言った所です。
高さ12mm、厚さ4.5mm ですので、正面・天面・背面 を合わせると単純計算で 28.5mm になります。

が、これでは長さが足りなくなります。

箱の外側に撒きつけるわけですから、シール(紙)の厚さ分、プレス加工などで言うところで 曲げ代 の分長く設定しておく必要があります。まあ、こういった工業的な知識がなくても、実際に作ってみれば足りないことくらいわかると思うのですが・・・

単なるモノマネでは、まともな製品にならないわけですよ。(笑)

さらに、こばるの自販機用シールは、曲げ代 分より少し長めに設定してあります。と言うのも切断面がどうしても白くなって目立ってしまいます。実験の結果、貼り付け後にギリギリの所でカットすることで、目立ちにくくなることが分かったからです。


まあ、難しい話はこのくらいにして。

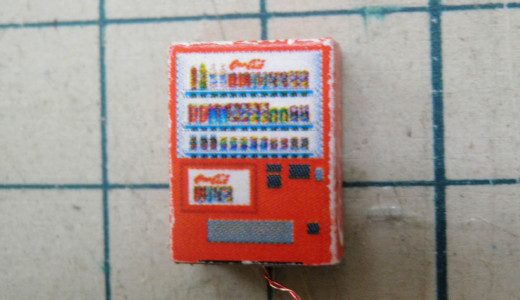

何はともあれ完成です。

オフセットなのか自家製カラーコピーなのか判断しづらい所ですが、普通紙に印刷した物ですので、折り曲げるとインクが剥がれて角が白くなってしまいます。残念です。

あからさまなモノマネ品に営業サイドは憤慨しておりますが、技術者としては、これは賛辞であります。。。これまでにも私の代表作(ネズミの国や猫の町、口がXのウサギ、くつろいだクマ、鎌倉や奈良の仏様、よしもとや海賊王 など大々的に販売されていますのでお持ちの方も多いのでは)のいくつかはコピー品が登場しています。もちろんメーカー側が訴えてすべて勝訴していますので、現在、国内では大っぴらには販売されていません。

メーカーや営業が怒るのは当然ですが・・・やっぱり出るとちょっと嬉しい気もするんですよ。技術者冥利に尽きると言うんでしょうかね~。なんて事を言うと怒られそうですが。(^^;

製品化する前に、一言ご相談いただければ、シールなどを含めたノウハウをお伝えしたのですけどね~。こばるでは、鉄道模型関係に携わり始めてからまだ日は浅いのですが、あちこちのメーカーさんとコラボして、協力体制を作っています。・・・アイコムさんだけじゃありませんよ~。工業製品に比べると大した技術ではないこともあり、惜しみなくお教えしております。ご要望があればデータを提供しパーツやノウハウの共有化を図っております。趣旨を同じくしたメーカーや小売店同士で、情報や技術を共有し良い製品を作ることで、「模型」 の魅力を多くの方に伝えたい。と言う意図もあり、素材を透けさせて光らせる方法については、意匠や実用新案等厄介な技術登録をあえてしていません。

先日も、某社社長様と何度となく打ち合わせ、検討を重ね、現在、ある商品の図面まで完成ところです。まだ少し先になるかとは思いますが、某所からある商品が発売される予定です。見れば これだ と分かるかと思いますが、もちろん、某社のブランドですし、キットのランナータグには、某社のロゴが入り、こばる の名前は一切出ません。成形品の製造だけは、うちでやらせていただきますが。
・・・残念なのかうれしいことなのか複雑ではありますが、こばるブランドの物より、リアルでバラエティーに富んだものになります。(^^;

少なくともサイズをうちと同じにしておけば、今後発売予定の 自販機用シールセット もご利用いただけ、消費者様に大きなメリットとなったのではないかと思うのですが。。。規模の大きな老舗メーカーさんなのに、早まりすぎですよ。(笑)

昨年、年末に発表した 「あえて露店」 の さんけいさんバージョンも仕入れてあります。近日中に製作してみますが、こばる製は、図面を描いてカットするだけ とは行きませんので発売までもう少し時間が掛かります。従って比較は出来ませんが。。。そう言えば、この前作っていただいた 紙製の試作品サンプル があったっけ。(笑)
