確実に進化しています。(^^; ~ 極楽寺駅を作る その117

c0222964_0453160.jpg雪こそ降りませんが、相応の寒い日が続いています。

今年もインフルエンザが大人気。人手が足りず社内が大パニックに陥っています。インフルエンザに関わらず、寒かろうが暑かろうが私は1年中、大パニックみたいなものですので、何もお手伝い出来ませんが。(^^;

こっちがお手伝いしていただきたいくらいで。(>_<)

上の写真は、もう何度となく登場した場面です。いい加減、見飽きましたか?(笑)

これでも、よく見ると少し進化したんですよ。確実に進化し続けていますよ。(^^;

ランキングに参加中です!
にほんブログ村 鉄道ブログ 鉄道模型 レイアウト製作へコイツをポチッ としていただくとランキングが上昇し、製作・投稿意欲も上昇します。1日1ポチッにご協力お願いします。m(_ _)m

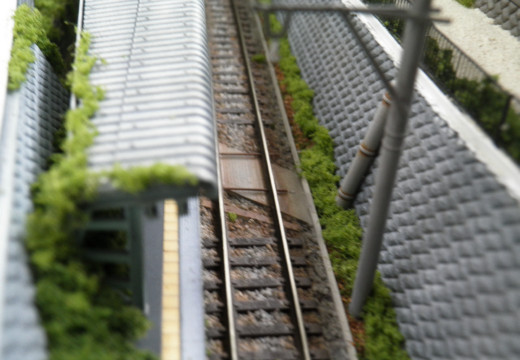

何がって、ホームの向かい側にも草が生えたでしょ。(笑)


トンネルに向かって左側。立派な草が生えたでしょ。(笑)

今の所、来週の1週間が終われば少しは落ち着く予定です。

そうすれば、もっと立派な草が生えますよ。多分。(笑)



話しは変わって。。。

これまた、おまけ的なものですので、興味がなければ読み飛ばしてください。m(_ _)m


ポイント切り替えスイッチを作っています。

まだまだ、実験段階です。

ソレノイド式ポイントの切り替えスイッチなんて、作るより買った方が楽なわけです。筐体が必要なければ、スイッチとコンデンサだけあれば簡単に作れます。

が、手動で切り替える必要があります。

カトーでもトミックスでもピィコでも、「電動ポイント」 の場合、ポイントそのものは、「電動」 ですが、切り替えは 「手動」 になってしまいます。「手動」 と言うことは、ポイントを切り替える度に体力を消耗してしまいますので、エコではありません。そこで、これを 「自動化」 しようと言うわけです。「自動化」 することによって、もっとエコではなくなりますが。(笑)

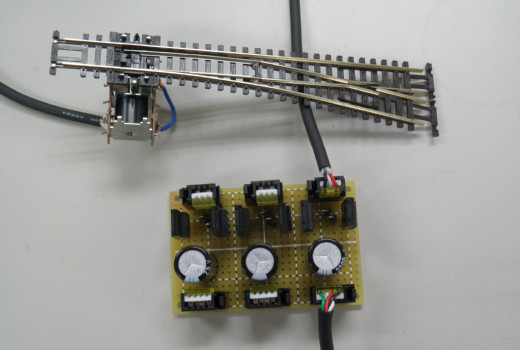

で、出来た試作品が上の写真です。これで3つのポイントが制御出来ます。

基本的には、コンデンサの充放電を利用した仕組みです。手動スイッチの代わりに、ダイオードとトランジスタを上手いこと繋いで電気信号で切り替えの制御を行うようにしました。上側の3極コネクタ側をポイントマシンに繋ぎ、下の4極側が電源と信号になっています。

これを上手いこと、マイスターコントローラーに繋いで、ポイントを自動で切り替えようという作戦です。マイスターコントローラーでは、スイッチ1つ辺り、ポイント2個まで。3系統ありますので6個までなら自動で切り替えが行えます。しかし、ピィコのソレノイド式ポイントマシンは電圧が足りなく切り替え出来ません。そもそも2極仕様ですので、電圧云々の前にダイオードなどで電流の流れをつくってやらないと、そのままでは使えません。

どのみち、何かしらの仕掛けが必要になりますし、ポイントは6個以上必要です。

と言うことで 「只今、開発中」 と相成ったわけです。

ついでなので、ソレノイドとスローアクションが混在できるようにしておこうかと。。。

こんなことが出来ると、萌えますか。(笑)


極楽寺駅を作る その118 へ続く。。。
