住宅が並ぶジオラマを作る(2)

c0222964_19263539.jpgここの所、非常に寒い日が続いています。

それでも晴れていたので何とか凌いで来れましたが、明日は雪になるとか、ならないとか。

より寒く感じる日になるんでしょうか。(^^;

寒さのせいかどうかは分かりませんが、風邪でダウンする従業員もちらほら。

ホの字くんは代打に借り出されておりますので、この所ジオラマ製作が進められずにやきもきしております。(笑)

と言うことで、本日も私のジオラマ製作の模様を少々。





前回に引き続き、「ちょっと役に立つかもしれない加工」 のコーナー!

って、コーナーはありませんが、ちょっとしたヒントを1つ。

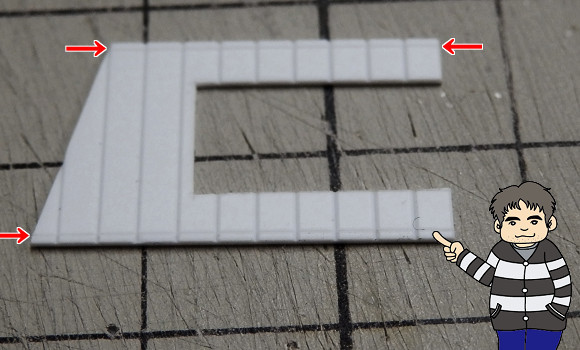

本日は、板材の断面を45度にカットする方法です。

今回は、板厚 0.5mm の板材を使っています。45度にカットしたい断面から板厚分、今回の場合なら 0.5mm の所に目安となるスジを付けます。目印となるスジはカッターでなぞる程度で十分です。深くなったり、太くなるとスジが残ってしまいますので、注意が必要です。

今回は、カッターでなぞってスジを付けましたが、ノギスやコンパスなどを使ってスジを付ける方法でもOKです。

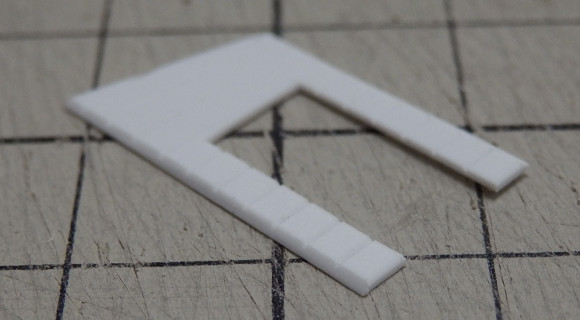

スジ と 板材の端面 を直線で結ぶように断面を削れば、断面を45度にカットすることが出来ます。

建物の外壁などを作る際、多用する加工ですので慣れておくと便利です。

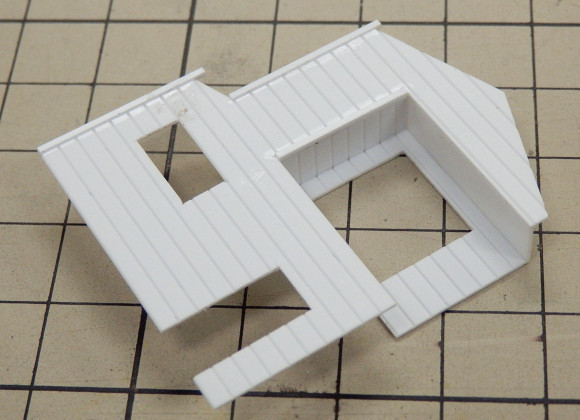

で、いよいよ組み立てです。

外壁の組み立ては、小さな部品や形状が複雑な所から進めるようにしています。

組み付けづらい部品は、なるべく形状がシンプルなうちに組み付けておいた方が楽です。



薄い板材同士を接着すると、歪みが発生しやすい。と言うか、必ず歪んできますので、極力歪みを最小限にとどめるように注意しながら組み立てています。

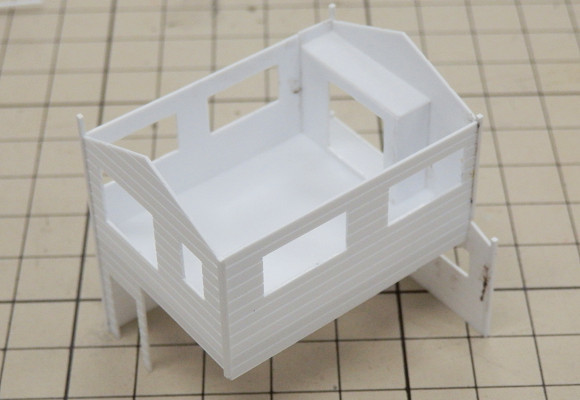

歪みの補正と建物自体の補強を兼ねて、2階の床を取り付けました。

今回は、2階の床 にしましたが、建物の形状や用途によっては、柱や内壁を模した補強を使う場合もあります。



なんだかんだ言っている間に、外壁が完成しました。

今回の建物は、角に柱を挟んで外壁を組み付けましたので、冒頭で説明した45度断面は、2カ所だけしか使えませんでした。(^^;



参考までに、建物裏面です。

角の柱は少し長めにしてあります。最終的には屋根の傾斜に合わせて削り落とします。



とここで。。。


「ホの字くんの、みぃ~つけた!」 のコーナー!! ってそんなのありませんが。(笑)

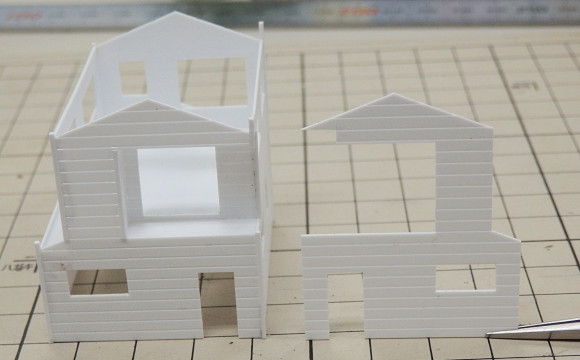

はい、1枚板材が余っています。

分かりやすいように、わざわざピンセットで挟んで立てておいてくれました。(笑)


今回、スリットの入った板材を使用しましたので、板に表裏があります。設計の際、あまり表裏を気にせずに図面を描き、そのまま切断したところ。。。裏面の壁材1枚が、裏返しでした。(^^;

この失敗、時々やってしまいます。

まあ、今までなら失敗してもこっそり捨ててしまえばバレなかったのですが。。。

気を付けねば。。。(>_<)


そうそう、気を付ける繋がりで。

まだまだ寒い日が続きそうです。風邪にも注意しましょう Σ(σ`・ω・´)σね!


ではまた。
